蒸汽压缩制冷系统:

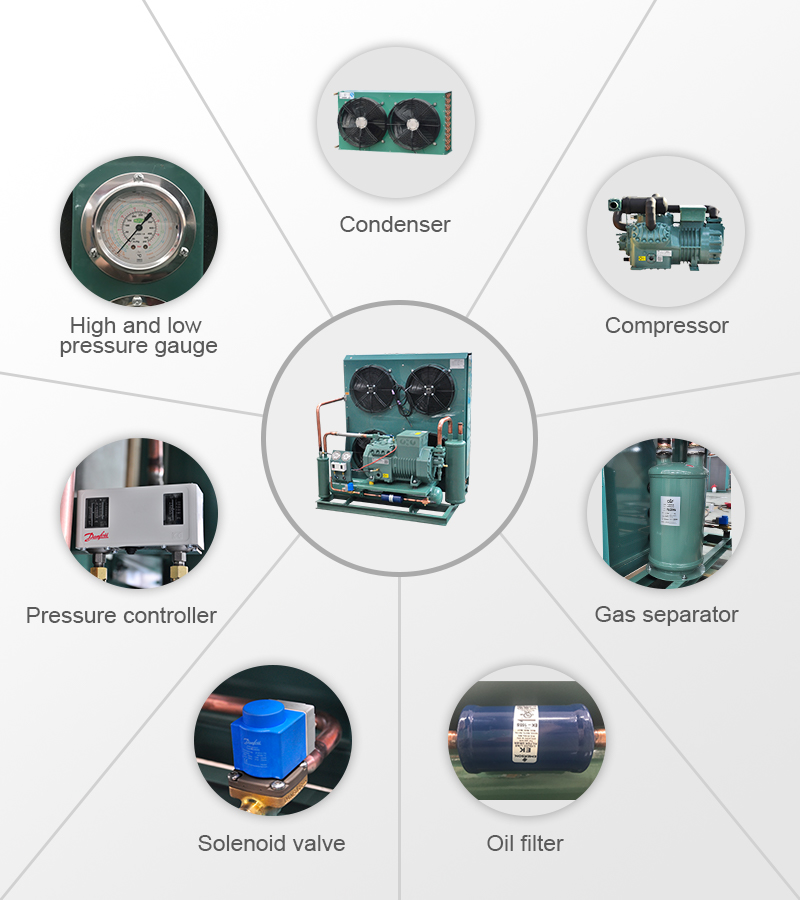

蒸气压缩式制冷系统的制冷剂循环系统由制冷压缩机、冷凝器、节流阀、蒸发器四个基本部分组成。
压缩机:把制冷剂蒸气从低压状态压缩至高压状态,创造了制冷剂在冷凝器中常温液化的条件。
冷凝器:使压缩机排出的制冷剂 过热蒸气冷却,并凝结为制冷剂液体,在冷凝器内制冷剂的热量排放给冷却介质。
节流阀:高压常温的制冷剂流过膨胀阀后,就变为低压、低温的制冷剂液体。
蒸发器:依靠制冷剂液体的蒸发来吸收冷却介质热量的换热设备。
1.螺杆压缩机
螺杆机的优点:
1、可靠性高、螺杆压缩机零部件少,易损件少,使用寿命长。
2、操作简单,维护方便。
3、转速高,运转稳定,占地面积小。
螺杆机的缺点:
1、噪声比较大。
2、功耗相对较高,运行费用比较高。
3、长期运转后螺杆间隙会变大,定期更换费用大。
2.离心压缩式制冷机
优点:
1、与螺杆机相比,省去了油分装置,机组重量和尺寸较小。
2、结构简单紧凑,运动件少,工作可靠。
3、耗功较低,所以运行费用低。
4、混入的润滑油好,对换热器的传热效果影响较小。
缺点:
1、适用于大中流量的场合,不适合于小流量场合。
2、为了得到较高压必须采用多级叶轮,一般还要增速齿轮。
3、喘振是离心式压缩机的缺点。
3.活塞压缩式制冷机
优点:适用压力范围广, 流量大小,均能达到所需压力。活塞压缩机热效率高,单位耗电量少,活塞压缩机对材料要求低,多用普通钢铁材料,加工较容易,造价也较低廉。
缺点:转速不高,机器大而重,结构复杂,易损件多,维修量大,排气不连续,造成气流脉动。
4.涡旋压缩机组
与往复式活塞式相比,具有效率高、噪音低、零件少、重量轻、体积小、节能、振动小等特点。
